在現代電力系統中，高壓組合電器配電室扮演著電能轉換與分配的核心角色，確保電能能夠安全、穩定地輸送到千家萬戶。在這一環節中，六氟化硫作為一種至關重要的介質材料，發揮著關鍵作用。

在高壓組合電器配電室中，設備往往需要在高電壓、大電流的環境下運行。傳統的絕緣材料，如：空氣和油，在如此高壓的環境下往往難以滿足要求，存在絕緣擊穿和電弧產生的風險，而六氟化硫憑借卓越的絕緣性能、強大的滅弧能力、不易與其他物質發生反應以及性質穩定的特點，在高壓電器領域中得到了廣泛應用，特別是在高壓斷路器中，為其穩定運行提供了堅實的保障。

然而，萬事有利有弊。雖然合理利用六氟化硫可以使其為人們服務，保障高壓電器使用過程的安全，但若稍有不慎，就會對人們和環境的安全構成威脅。

六氟化硫的危害

① 六氟化硫在常溫下性能穩定，無色、無味、無臭、無毒且不可燃，但在電弧作用下六氟化硫容易分解成四氟化硫、一氟化硫、硫酰氟、氟化氫等強腐蝕性和毒性氣體。

② 六氟化硫氣體密度約為空氣的5倍，是一種典型的窒息劑，吸入80%六氟化硫+20%氧氣的混合氣體幾分鐘后，人體會出現四肢麻木，甚至窒息死亡。

③ 六氟化硫會對大氣臭氧層產生破壞作用，導致溫室效應加劇，影響氣候變化。

為此，國家對該行業也提出了嚴格的標準要求：

● DL-T-1987-2019《六氟化硫氣體泄漏在線監測報警裝置技術條件》

● JB-T 10893-2008《高壓組合電器配電室六氟化硫環境監測系統》

● GB/T8905-1996 《六氟化硫氣體電氣設備中氣體管理和檢測導則》

● DL408-1991 《電業安全工作規程》(發電廠和變電所電氣部分)以及《國家電網公司十八項電網重大反事故措施》

文件中特別規定：

裝有六氟化硫設備的配電裝置室必須保證六氟化硫氣體濃度小于1000ppm，空氣中氧含量應大于18%，除須裝設強力通風裝置外，必須安裝能報警的氧量儀和六氟化硫氣體濃度檢測報警儀等。

氣體報警控制主機放在門口位置，實時顯示配電室內六氟化硫及氧氣濃度，當SF6高于設定值或氧氣濃度低于設定值時報警主機觸發報警，啟動聲光報警，并聯動風機等排風系統。

高壓組合電器配電室六氟化硫環境監測系統

為滿足市場需求，保護生態環境及人民安全，我公司依據國標要求推出了——高壓組合電器配電室六氟化硫環境監測系統。

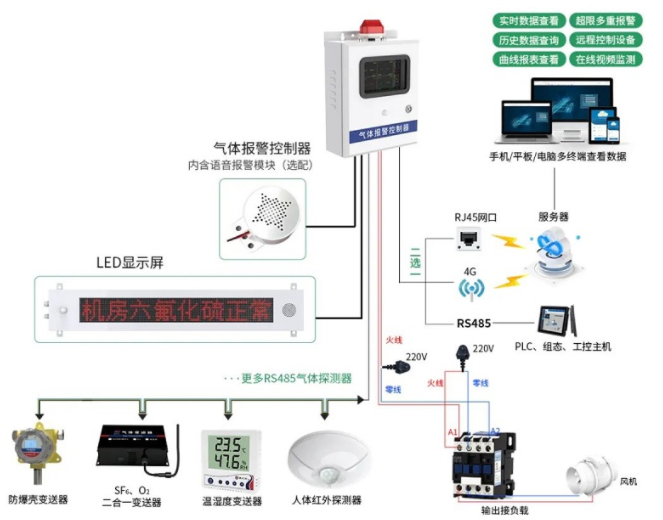

該系統由 各類環境監測設備、氣體報警控制器、LED顯示屏和環境監控云平臺 組成。環境變送器能夠采集配電室中的環境信息，由氣體報警控制器運用4G/以太網/RS485的方式上傳至環境監控平臺或者用戶自己的監控平臺，從而實現24小時不間斷監測，還可以在現場安裝的LED顯示屏上進行數據輪顯。如遇異常情況，便會以聲光、短信、語音、郵件、微信等告警方式及時通知用戶，并自動聯動現場風機等排風系統對異常情況進行緊急處理，完全符合國標要求。

系統組成

各類環境監測設備

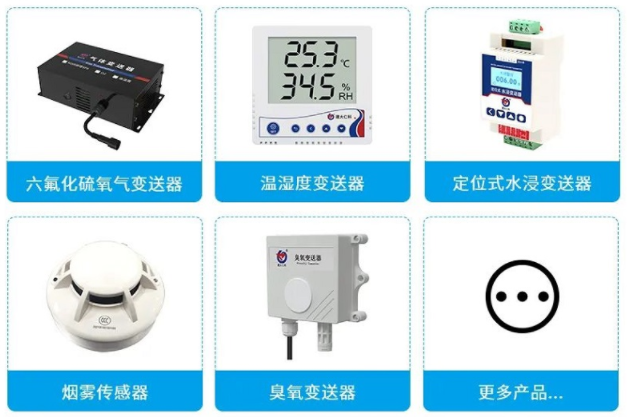

用戶可按照監測點位需求配備六氟化硫、氧氣和溫濕度的常規變送器，除此之外，也可以根據實際監測需要搭配的其他變送器，如：水浸變送器、煙感變送器、臭氧變送器、斷電變送器等對配電室24小時進行【全方位、多角度】監測，以便更好的保障配電室用電安全。

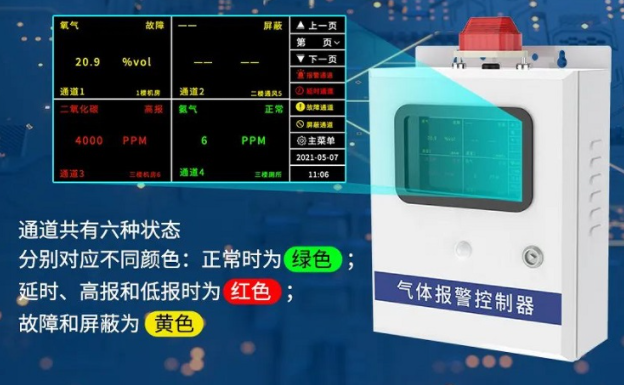

氣體報警控制器

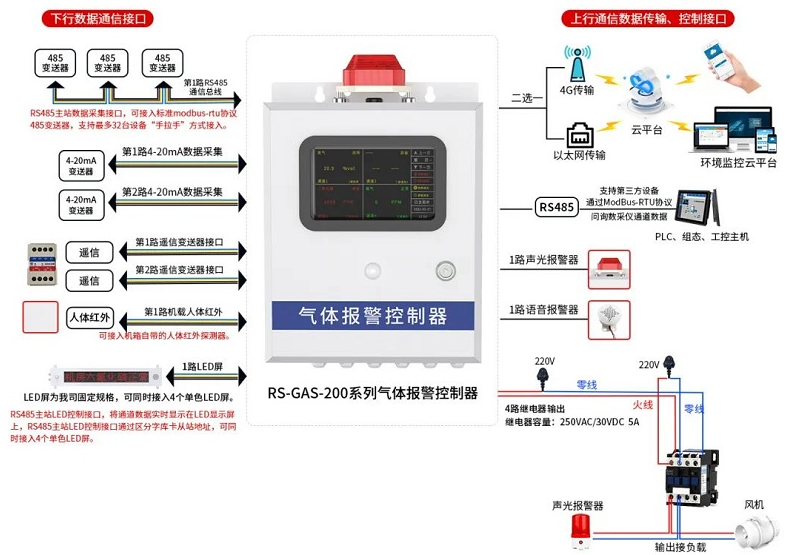

氣體報警控制器是整個系統的核心，擁有收集現場變送器數據、上傳平臺遠程查看、超限報警、聯動控制等功能。

① 氣體報警控制器中的 RS485 接口能夠接入各種類型的變送器設備（可接32臺），擁有多種氣體配置模版，可通過內置的7寸中文液晶顯示觸摸大屏下拉選擇應用，界面簡潔友好，功能羅列整齊，可快速完成配置。

② 監測到的數據會在屏幕進行輪顯，方便現場直觀查看，可區分正常、高報、低報、故障、屏蔽、延時共六種狀態，還可對“報警”“延時”“故障”“屏蔽”四種告警狀態進行統計，方便整體查看，同時擁有4G、以太網、RS485的通信方式，可將數據上傳至環境監控云平臺或用戶自己的監控平臺。

③ 設備自帶多種報警形式，用戶可根據需求進行任意組合使用，當監測到氣體泄漏、氧氣不足、溫濕度超限等情況時自動按設置進行報警，還可設置報警延時，有效避免誤報。

● 氣體報警控制器自帶高分貝聲光報警器，距離設備一米處聲級可達 70~115dB，超限設備可自動啟動聲光報警。

● 設備自帶4路無源繼電器（常開、常閉可選），超限時可自動控制現場風機等排風系統工作，還可手動控制、定時控制，遠程控制等。

● 自帶語音播報功能，超限自動進行播報，語音告警內容出廠前可按照要求更改。

● 屏幕報警通道數據變紅，還可通過告警統計界面快速查看所有告警通道，且會進行報警記錄。

除以上功能外，設備還擁有測點狀態檢測、自檢等功能。

LED顯示屏

用戶可以通過在配電室的各個入門處安裝LED顯示屏，隨時掌握配電室內的氣體狀況，及時發現并處理潛在的安全隱患，提高配電室的安全性和運行效率。

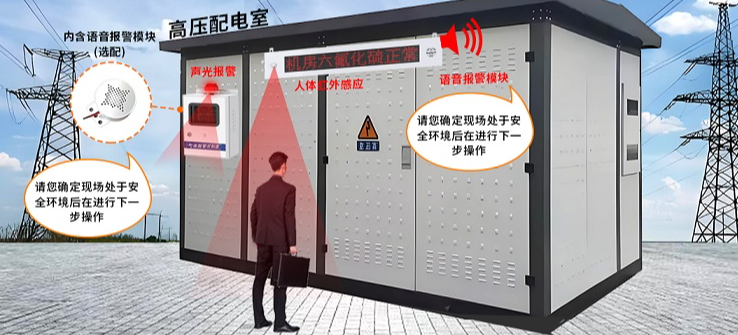

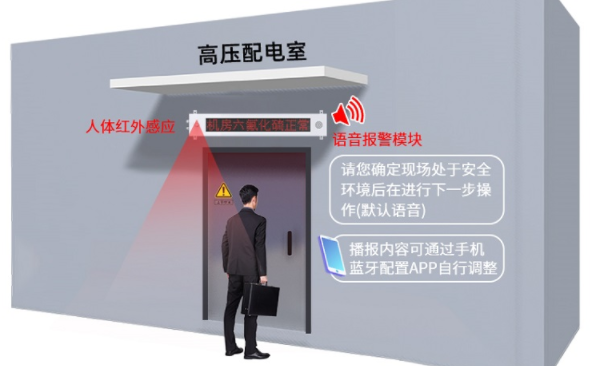

① 自帶人體紅外感應及語音播報裝置，當檢測到有人體動態移動現象時，自動觸發語音播報，默認語音為“請您確定現場處于安全環境后在進行下一步操作”，以提醒用戶注意安全，播報內容可通過藍牙配置APP自行調整，箱體底部自帶語音播報開關，可通過此開關暫時關閉LED顯示屏的“語音播報”。

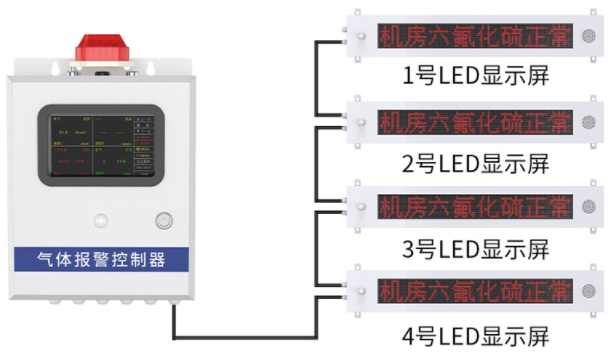

② 自帶485接口，作為485從站與氣體報警控制器通信，通過區分從站地址，可同時接入4個單色LED顯示屏。

③ 實時顯示氣體報警控制器相關數據通道的實時狀態，氣體報警控制器任意通道均可自行選擇是否啟用LED顯示屏現場顯示功能。顯示邏輯如下:

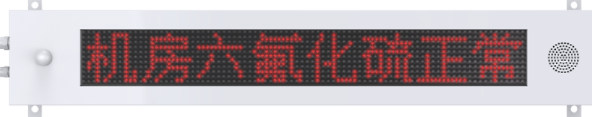

當所有啟用LED顯示屏顯示功能的通道數據全部正常的情況下，LED顯示屏依次輪顯“位置信息+要素+正常”字樣。

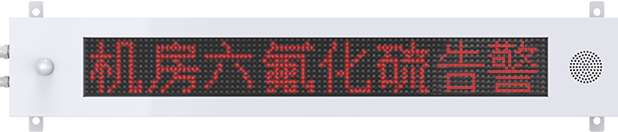

當已啟用LED顯示屏顯示功能的通道數據有異常的情況下，LED顯示屏只輪顯異常通道信息，顯示內容為“位置信息+要素+告警/故障”字樣。

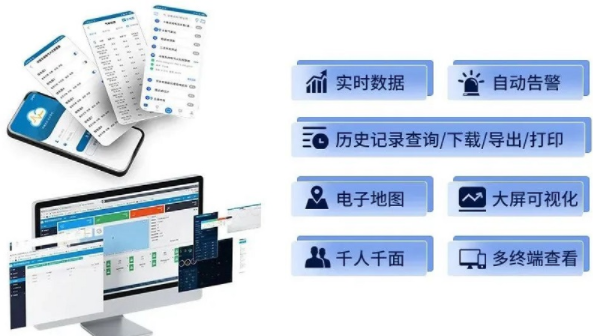

環境監控云平臺

免費環境監控云平臺結合了先進的信息采集系統，利用物聯網、云平臺、大數據以及互聯網等信息技術，實現了多要素監測、多渠道訪問及多方式控制。

① 遠程查看實時數據

用戶可以通過電腦/手機登錄環境監控云平臺，遠程隨時隨地查看環境數據變化，如此一來，既能做到讓用戶對配電室的環境了如指掌，又能為檢修人員的安全提供數據保障。

② 歷史數據查詢導出

環境監控云平臺會按照設定的記錄間隔（可以自行更改）對采集數據進行自動存儲，后期可查詢?nèi)我鈺r段的歷史數據，支持Excel/PDF等文件格式導出。

③ 多種報警加固防護

環境監控云平臺支持短信、郵件、振鈴、微信等遠程報警方式，也支持彈窗報警、節點變紅、聲音等頁面報警方式。用戶可以為各要素設置安全閾值，當配電室中的一個或多個數據超過所設置的安全閾值時，便會觸發報警，提醒用戶及時采取安全措施，防止爆炸中毒、缺氧等事故的發生，從而保障生命、財產安全。

④ 多種方式智能控制

支持電腦端、APP端遠程手動/自動/定時控制現場繼電器設備，且繼電器名稱可自定義編輯，比如：配電室內氣體濃度、溫濕度等任一數值超限告警時，自動發送通風命令給風機；每天早上八點和晚上十點定時啟動風機通風一小時等。

⑤ 信息共享聯合管理

環境監控云平臺擁有賬號分級功能，用戶可建立不同子賬號，并根據人員職責分配平臺功能使用權限，一來可以責任到人，提升員工的責任心，二來能夠避免推諉扯皮的事情發生，提升管理效率。

⑥ 大屏可視化

平臺擁有科技美觀的大屏界面，無需鼠標操作即可自動輪顯所有設備的監測數據，為用戶提供更加全面、直觀和高效的統計分析和監控體驗，從而提升工作效率和決策能力。

環境監控云平臺除上述功能外，還支持電子地圖、視頻監控和抓拍、二次開發等，真正幫助用戶做到對配電室的數據化管控。

配電室為人們生活帶來便利的同時，也埋下了安全隱患，《高壓組合電器配電室六氟化硫環境監測系統》完全符合國標要求，能夠?qū)崿F(xiàn)對配電室的多方監管，解決了傳統監控模式信息傳遞不及時、運行成本高、管理質量低的問題，延長了高壓電器的使用壽命，保障了用電安全，完美實現“多贏”。
